产品形貌
一、用途
XGN口-10箱型牢靠式金属关闭开关装备是由西安高压电器研究所开发和研制的高压成套开关装备。装备所用主要一次元件均属重新设计 ，与现在主要使用的手车式开关柜和GG-1(A)F型开关柜相比具有较高的绝缘水平和防护品级 ，内部不接纳任何形式的相间和相对地隔板及绝缘气体 ，二次回路不接纳二次插头(即不管装备在何种状态下 ，�；ず涂刂苹芈肥鞘贾找饣岬腦产品各项指标切合GB3906《3-35kV交流金属关闭开关》和国际标准IEC298号出书物及机械电力两部对“五防”的要求 ，产品用于3-10kV单母线 ，单母线带旁路系统中作为接受和分派电能的高压成套装备。
二、使用的情形条件
情形温度上限+40℃下限-25C(户内)。
海拔高度10O0m。
相对湿过活平均值不大于95% ，月平均值不大于90%。
地动烈度不凌驾8度。
没有火灾、爆炸危险、严重污染,化学侵蚀及强烈振动的场合。
五、结构与防误装置
1、结构

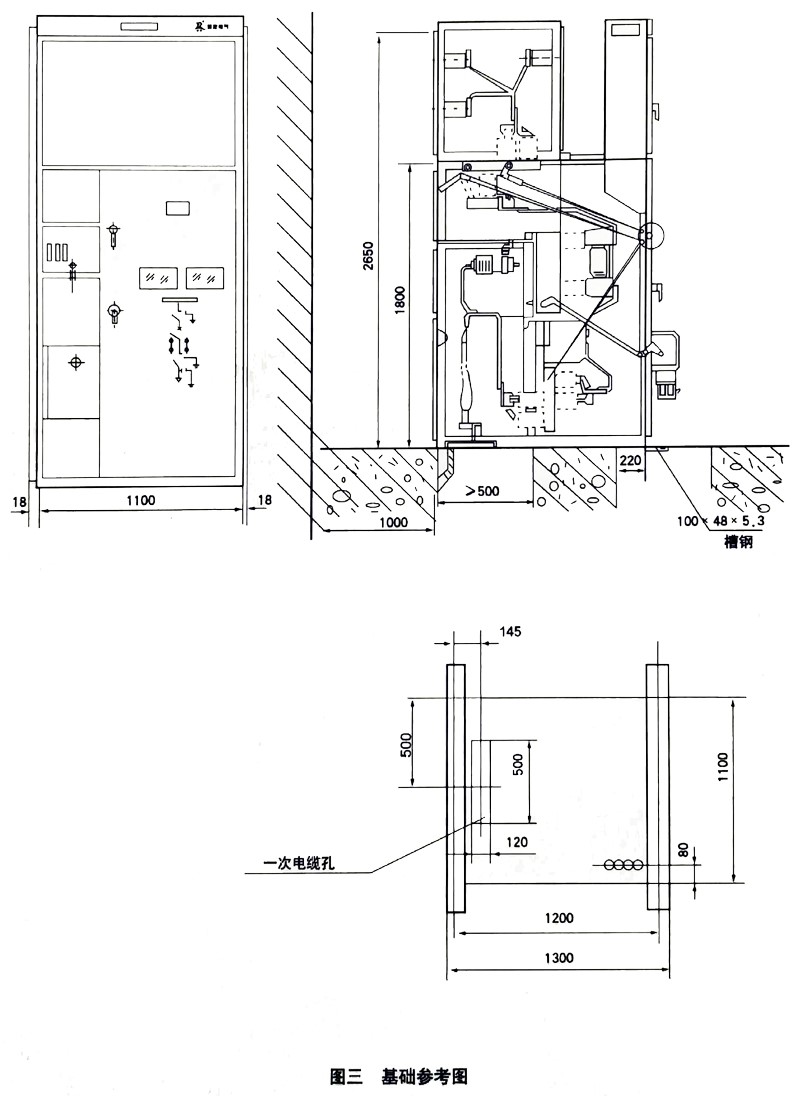

本开关柜为金属关闭箱型结构 ，柜体骨架由角钢焊接而成 ，柜内用钢板脱离成断路器室、母线室、电缆室、继电器室 ，并可通过门面上的视察窗和照明灯视察柜内各主要元件的运行情形。为提高开关柜的手艺性能 ，各主要元件举行了重新设计(如断路器、旋转式隔脱离关等)。凭证柜体安排,继电器室可装置继电器 ，门上可装设信号继电器、指示仪表、信号灯 ，转换开关装置与操作小室。后部为母线室。下部为电缆室 ，用户可利便地举行接线。前面为断路器室 ，利便了开关柜的磨练。柜体的内部机构拜见图一、图二和产品说明书。
2、防误装置
“五防”功效即:避免误分、误合断路器;避免带负荷误分、误合隔脱离关;避免带电关合接地开关:避免接地开关闭适时接通电源;避免误入带电距离。
本开关柜接纳了强制性机械闭锁方法 ，闭锁装置由支座、圆盘、面板、锁板、手柄、联杆等主要部件组成 ，具有性能可靠、功效齐全、结构简朴、操作利便的特点 ，从而轻盈、有用地抵达“五防”。
a、带红绿翻牌的控制开关(KW开关)使用于断路器计划 ，用于避免因走错距离而误分、误合断路器;
b、只有在断路器确实分断后 ，才华将小手柄从“事情”位置拉出右旋至“分断闭锁”位置。分、合隔脱离关、避免了带负荷分、合隔脱离关。闭锁与反闭锁的可逆性具有双重的防误功效 ，即:小手柄处于“分断闭锁”位置时 ，只能合、分上下隔脱离关,不可合断路,阻止了误合断路器;
c、当断路器及上下隔脱离关均处于合闸状态 ，小手柄处于“事情”位置时 ，前后柜门不可翻开,避免误入带电距离;
d、当上、下隔脱离关未分闸 ，接地开关就不可合上 ，小手柄不可从“分断闭锁”位置旋至“磨练”位置 ，可避免带电挂接地线
e、接地开关未分闸 ，上下隔脱离关就不可合上 ，可避免接地线合上、下隔脱离并。
行动原理如下
a、停电操作(运行→磨练)
开关柜处于“事情”位置 ，即上、下隔脱离关、断路器处于合闸状态、前后门已锁好 ，并处于带电运行之中 ，这时的小手柄处于“事情”位置。
先将断路器分断 ，再将小手柄扳到“分断闭锁”位置。这时断路器不可合闸 ，将操作手柄插入下隔离的操作孔内 ，按下小把手 ，手柄从上往下拉 ，到下隔离分闸位置;取咸孤竖 ，插入上隔离操作孔内 ，按下小把手 ，从上往下拉 ，拉到上隔离分闸位置:再将操作手柄拿下 ，插入接地开关孔内 ，控下小把手 ，从下往上推 ，使接地开关处于合闸位置 ，这时可将小手柄扳到“磨练”位置�？上确懊� ，取出门后边钥匙再翻开后门 ，停电操作完毕 ，磨练职员可对断路器室及电缆室举行维护和磨练。
b、送电操作(磨练→运行)
若已磨练完毕,需要送电,其操作程序如下:
将后门关好锁定 ，将钥匙取出关前门 ，将小手柄从“磨练”位置扳到“分断闭锁”位置 ，这时前门被锁定 ，断路器不可合闸;用操作手柄插入接地开关操作孔内 ，按下小把手 ，从上向下拉 ，使接地开关处于分闸位置:将操作手柄拿下 ，再插入上隔离的操作孔内 ，按下小把手 ，从下向上推 ，使上隔离处于合闸位置,将操作手柄拿下 ，插入下隔离的操作孔内 ，按下小把手 ，从下向上推 ，使下隔离处于合闸位置﹔取出操作手柄 ，将小手柄扳至“事情”位置 ，这时可将断路器合闸。
七、订货须知:
订货时用户须提供下列资料

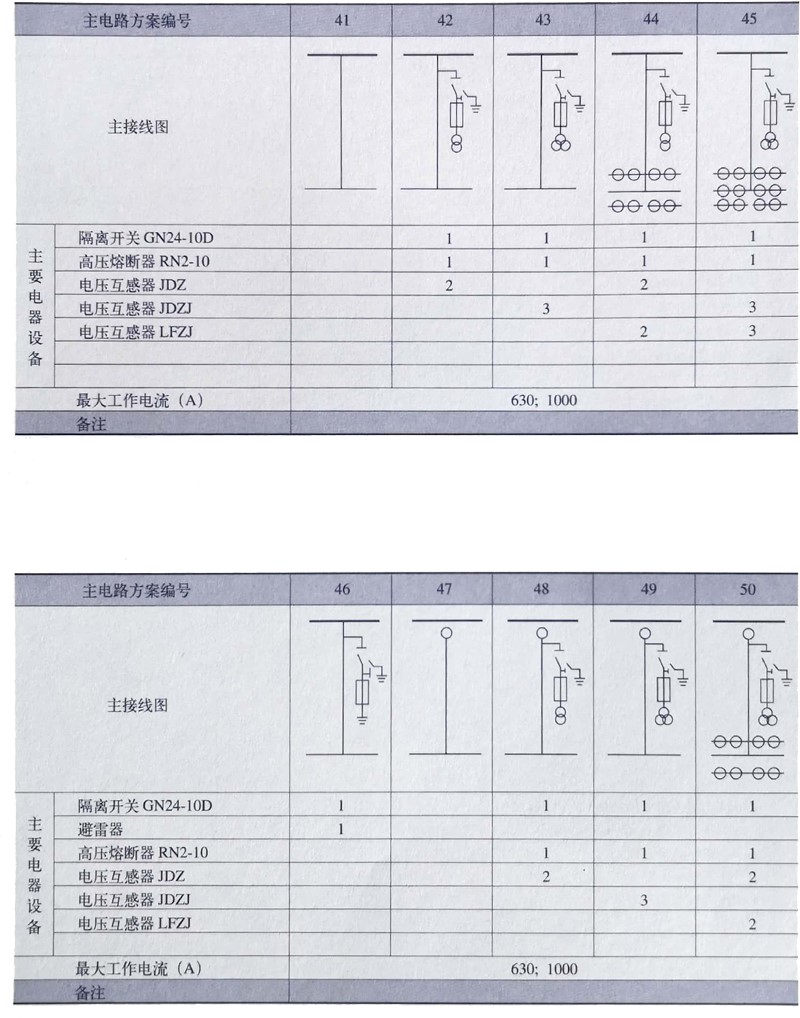

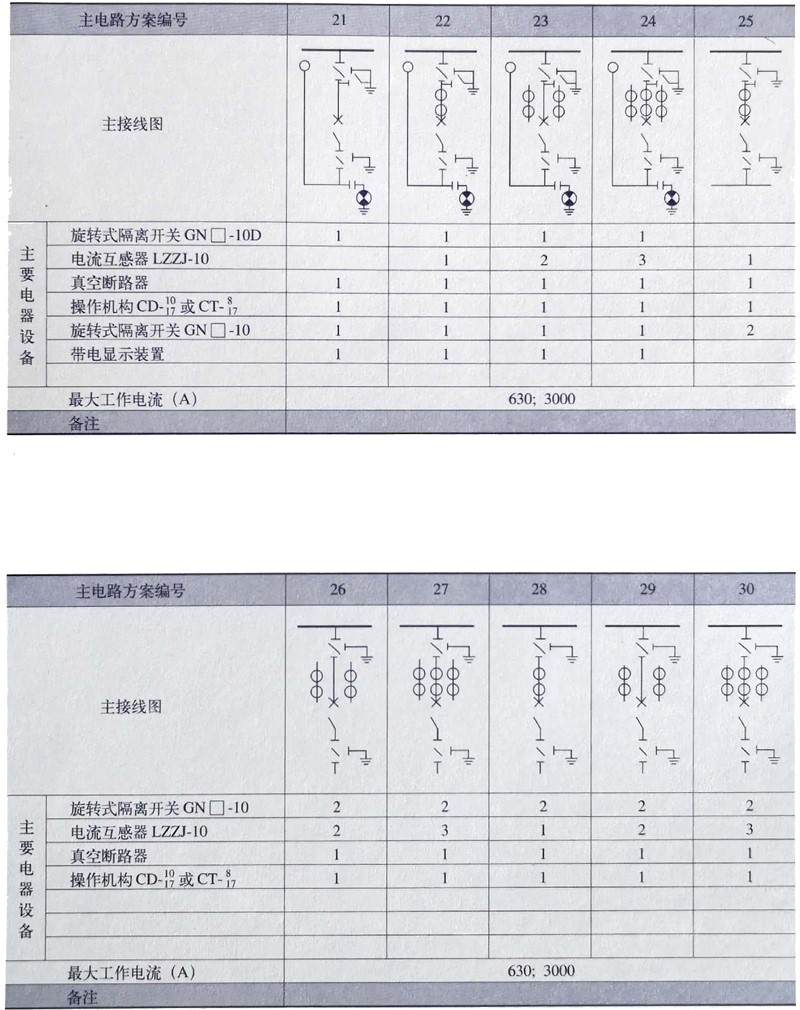

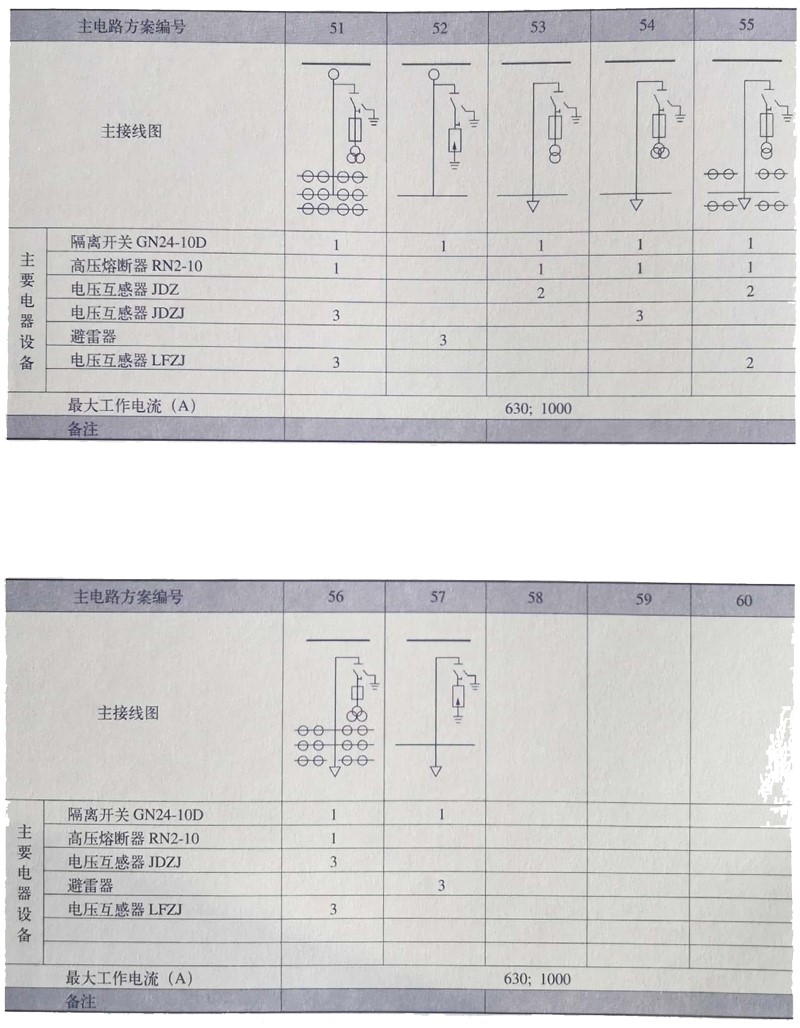

a、主接线计划编号及母线系统图、排列图;
b、二次回路接线原理图、端子排列图 ，如端子无排列图时按制造厂(�？氐缙�)划定;
c、开关柜内电器元件的型号、规格数目;
d、主母线、支主母线的材质、规格,不然凭证制造厂(�？氐缙�)划定供应;
e、开关柜使用在特殊情形条件,应在订货时提出;
f、需要附件,备件时应提出其种类和数目。
